合肥醫院GMP生物安全實驗室工程設計裝修
來源：www.sina8.cn 作者：空氣好凈化
發布時間:2021-07-07 11:52:37點擊:次
一、項目概況
項目名稱：GMP生物細胞潔凈實驗室工程
項目規模：460㎡
潔凈度：千級、萬級
項目地址：安徽合肥

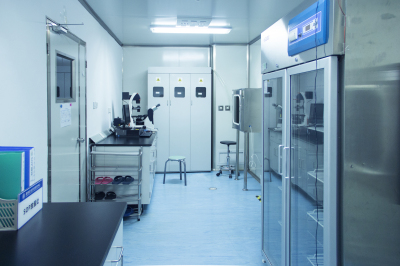

該工程為綜合樓4層的GMP實驗室凈化裝修工程，面積約為：460平方米，包含項：裝修部分、空調通風部分、電氣部分和給排水部分。GMP生物實驗室布置：實驗室1和2潔凈度為千級，預留實驗室潔凈度為萬級。
二、設計依據
1、建設單位擬定的招標文件及平面布置；
國家現行有關建筑標準、規范 《醫院潔凈手術部建筑技術規范》 GB50333-2013
《綜合醫院建筑設計規范》 JGJ49-88
《潔凈室施工及驗收規范》 JGJ71-90
《潔凈廠房設計規范》 GB500073-2001
《高層民用建筑設計防火規范》 GB50045-95
《建筑內部裝修設計防火規范》 GB50222-95
《建筑裝飾裝修工程質量驗收規范》 GB50210-2001
《采暖通凡與空氣調節設計規范》 GB50019-2003
《通風與空調工程施工質量驗收》 GB50243-2002
《采暖與衛生工程施工及驗收規范》 GBJ242-82
《民用建筑電氣設計規范》 JGJ/T16-92
《低壓配電設計規范》 GB50054-95
《建筑照明設計標準》 GB50034-2004
《建筑給水排水設計規范》 GB50015-2003
《給水排水管道工程施工及驗收規范》 GB50268-97

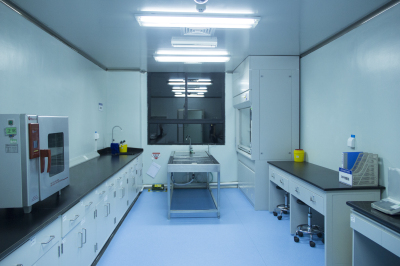

三、潔凈裝飾工程
1、 墻面
1）工作區域隔墻選用夾心彩鋼板材料，顏色為白色板；
2）工作區域房間墻面所有陰角處均抹成圓角R≥50，房間墻面所有陽角處均做成小圓角；
3）GMP實驗室工作區域墻面與吊頂的組合為圓弧結構，墻體及天花采用夾心彩鋼板，靠外墻部分為輕質磚墻裝飾；
4）工作區域采用 PVC板踢腳線，墻面與地面處陰角均為圓角R≥50，踢腳高120。
2、 地面
1） 工作區域采用同質透芯PVC膠地板，厚度為2.0mm；
2） 房間樓地面顏色不同時，以房間門為分界線。
3、 頂棚裝飾工程
1）GMP微生物實驗室工作區域吊頂采用夾心彩鋼板，濕區采用300*300鋁扣吊頂，用螺桿將其與天花固定；
2）GMP微生物實驗室吊頂高度設計為2.6米，各區域吊頂高度以現場實際允許高度為準；
3）所有有吊頂的房間，燈具規格，安裝位置及風口、煙感、報警安裝位置應根據頂板規格及排列情況并結合個專業圖紙予以確定。
4、 門窗裝飾工程
1）門窗洞口位置、尺寸詳見設計圖紙；
2）區域內的所有門均采用鋁合金門框，面貼防火板，并做鋁合金包邊；
3）除躺門、自動門外，均設門鎖。
四、空調通風工程
1、辦公區正壓，排風通過丁縫、走牌、窗口等正壓排出；
2、所有排風機均選用進口品牌的靜音型離心式風機；
3、各實驗室排風通過風管集中由排風機排出；

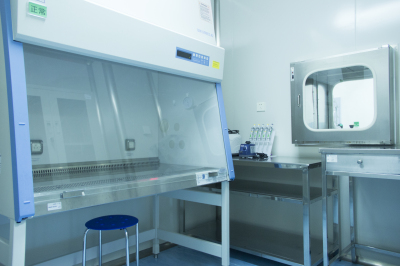

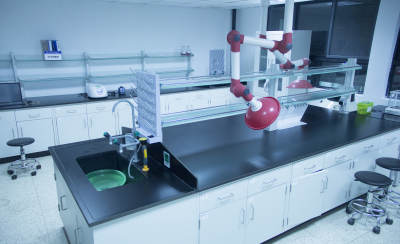

4、各設備(生物安全柜、通風罩 、通風廚)排風由排風機排出；
5、風管材料采用優質鍍鋅鋼板，制作厚度、加工方法按《通風與空調工程施工質量驗收規范》（GB50243-2002）的規定確定；
6、風管支吊架采用膨脹螺栓與樓板或墻體固定，風管支用架間距不大于3.0M；
7、風管穿越變形縫或沉降縫處的風管兩面側，以及與風機進出口聯接處，應設置軟接，其用料煩符合潔凈要求。
五、電氣工程
1、 供電系統
1）本次設計均采用TN -S三相五線制配 、共用接地方式。凡正常不帶電而當絕緣破壞有可能呈現電壓的一切電氣設備金屬外殼均應可靠接地；
2）用放射式與樹干式相結合的供電方式，GMP實驗室照明、插座 、吊塔電源引自甲方低壓配電室，電源采用雙電切換〔甲方負責)，以便提高可靠性；
3）GMP實驗室采用雙管式醫用凈化嵌入燈。
2、 安裝說明
1）管線規格見系統圖；
2）電纜電線采用鍍鋅銅管或金屬線槽(根數較多時)在吊頂里或沿梁敷設；
3）曉板開關墻上暗裝底邊距地高度為1.4M；
4）輔助間暗裝插座，安裝高度底邊距地為0.3M， 圖紙另有要求的例外；
5）應嚴格按照國家有關電氣專業規程施工。
六、給排水工程
1、潔凈區的給水水質、水壓必須符合飲用水水質標準，院方供水壓力應為0.3-0.44 Mpa，刷手用水甲方宜進行除菌處理；
2、給、排水管道均接自院方相應立管或干管；
3、潔凈區內的結排水干、立管為暗裝，支管也不宜明裝；
4、穿墻及穿樓板的管道必須做套管，套管內的管段不應有接頭，管道和套管之間用不燃性密封材料封口；
5、暗裝閥門和排水檢查口處，必細設檢修門，檢修門必須嚴密；
6、給水管與衛生器具及設備的連接必須有空氣隔斷，嚴緊直接相連。排水設備必須在排水口的下部設置高水封裝置，并應有防止水封被破壞的措施；
7、刷手池采用感應龍頭；冷水管采用納米抗菌PPR熱熔管（冷水型）熱水管采用納米抗菌PPR熱熔管（熱水型），熱熔卡壓式連接，排水管采用卡箍式柔性接口PVC排水管；
8、衛生潔具：洗手盆、拖把池、洗滌盆配普通混合龍頭；蹲式大便器自帶水封，配腳踏式自閉式沖洗閥；刷手池配自動感應水龍頭；
9、排水管、雨水管除注明外，均采用標準坡度；
10、給排水管道的強度測試、氣密性試驗、排水管道的灌水試驗及系統的通水試驗應按國家有關規范進行；
11、與消防相關的設施、系統設計與施工，由大樓消防施工單位統一考慮；
12、消防管道無必要應避免經過GMP實驗室上空，如必須經過消防管道應無接縫，且需采用防結露措施。
