一、具體技術要求:
無菌室、微生物、培養間、菌落計數、潔物暫存及配套用房?jī)艋?jí)別為萬級，更衣室、微粒室、效價室、緩沖室凈化級別為十萬級，其余房間無凈化級別。凈化實驗室裝飾裝修工程、凈化空調工程、電氣工程的設計和安裝。區域內的實驗室結構、凈化裝修、凈化空調及自動控制系統、供電照明、弱電系統。
安徽空氣好凈化工程有限公司是一家專注無塵車間、GMP車間、無菌車間、潔凈實驗室、醫療手術室等凈化工程潔凈室系統研發、設計、施工、升級、售后為一體的凈化工程全案解決方案服務商。立足安徽，服務全國，高標準要求工程質量，為客戶提供高品質的客戶服務，整體改善凈化潔凈室環境，打造國內安全舒適的實驗室手術室環境，精品品牌造就精品工程，矢志成為中國凈化工程行業精品品牌。
二、技術依據及規范：
1)大樓建筑平面圖及要求，潔凈用房等級標準、及所有技術指標；
2)《中國藥品檢驗標準操作規范》
3)《通風與空調工程質量評定標準》GBJ304-88；
4)《通風與空調工程施工及驗收規范》GB50243-2002；
5)國家其他現行有關標準、規范、規程的規定設計方案應潔污分流、功能齊全、選材及配置合理。設計、安裝、設備均要求符合國家現行有關標準、規范、規程的規定.
三、實驗室裝飾要求：
1)總體要求:實驗室的建筑裝飾應遵循不產塵、不積塵、耐腐蝕、防潮防霉、容易清潔和符合防火要求的總原則。實驗室內空氣直接接觸的外露材料不得使用木材和石膏。
2)墻體（除滅菌間）采用專用地槽固定50厚玻鎂彩鋼板，雙面玻鎂板，鋼板厚度不低于0.5MM，防火等級為A級。滅菌間墻體采用專用地槽固定50厚度玻鎂彩鋼板，夾墻內采用30*50MM鍍鋅方管加固。
3)所有地面采用優質環氧樹脂地面，環氧樹脂地面厚度不低于2mm。
4)吊頂設計高度為2500mm，采用吊筋固定專用T字鋁面飾50MM玻鎂彩鋼板，雙面玻鎂彩鋼板鋼板厚度不低于0.5MM，防火等級為A級。
5)門采用單開手推門門洞凈尺寸為1000×2100，雙開手推門門洞凈尺寸為1500×2100；門體采用玻鎂彩鋼板，材質要求同墻體。

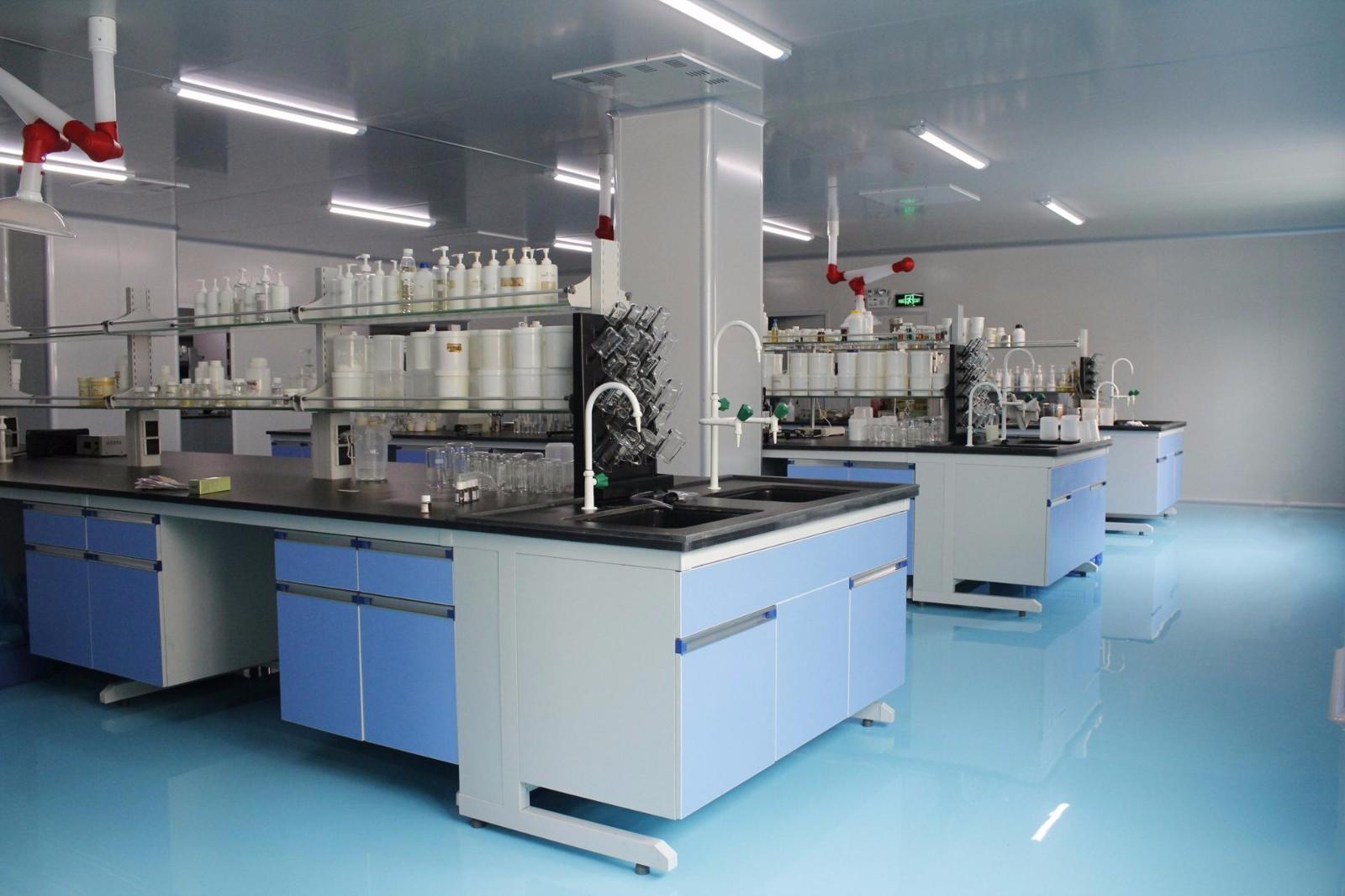

6)實驗室設備靠邊實驗臺、中央實驗臺、儀器臺、水槽臺等結構滿縫焊接而成，連接處一體成型；表面經過嚴格的酸洗、磷化處理后，再進行環氧樹脂靜電噴涂耐腐蝕處理，要求柜體穩定性強。臺面采用厚環氧樹脂臺面，具有防腐、防水、耐高溫、耐刻刮、可修復等特點。柜體E1級環保防潮的三聚氰胺板，箱體主體結構穩固，承重性能好。柜門、抽屜：結構及制作工藝：采用E1級環保防潮三聚氰胺板；所有斷面采用PVC封邊，并經高溫?zé)崛勰z封邊防水處理，所有板件采用拆裝式三合一連接，結構穩固，承重性能好且易于拆遷，利于在實驗室這個特殊的工作環境使用。箱體后背板可拆卸，便于使用過程中檢修水、電、氣等管道；活動層板，可調節相對高度。箱體主體結構穩固，承重性能好。熱熔膠應達到國家環保E1標準，封邊膠封邊后既防水又不易脫落，經久耐用，無有害氣味。鉸鏈：合金材質，度四孔定位鉸鏈，要求防腐、堅固、耐用，推拉輕滑，無噪音，強度高，長期負重不變形，可承受45公斤的壓力，模具成型，伸縮自如。
四、凈化空調設計要求：
1)凈化空調系統應使?jié)崈魧?shí)驗室處于受控狀態，應既能保證各潔凈實驗室整體控制，又能使各潔凈實驗室靈活使用。潔凈實驗室按功能分開設置潔凈化空調系統。設計參數符合國標GB19489-2008的規定。
2)空調機配置要求微生物實驗室：微生物左與輔房采用一臺醫用衛生型空調機組；無菌室右輔房采用一臺醫用衛生型空調機組；陽性無菌室與輔房采用一臺實驗室專用全新風空調機組。微粒實驗室：微粒實驗室與輔房采用一臺醫用衛生型空調機組。實驗室采用空氣凈化機組，嚴禁用通用機組替代專用機組；陽性無菌室用凈化機組采用專業品牌實驗室專用全新風空調機組；凈化機組新風送風管及排風管采用進口品牌機械式定風量調節閥進行控制。排風機采用過濾一體化低噪音排風機，凈化輔房排風配高效空氣過濾器，排風機品牌,實驗室空調區域過渡季節冷源由熱泵模塊機組提供，熱泵機組。
3)帶回風空調系統空氣處理方案：
1，夏季空氣處理方案：夏季室外新風與室內進行混合，再經過循環機組盤管段內的冷水降溫至12.5度，最后通過風管電加熱加熱至室內送風狀態點送入室內。
2，冬季空氣處理方案：冬季室外新風通過新風風管電加熱，將室外新風進行預熱處理至3度，再與室內回風混合，然后經過循環機組盤管段內的熱水進行加熱，最后通過機組內加濕器，加濕至室內送風狀態點送入室內。
3，氣流組織：潔凈輔房應采用下回風或單下部排風，風口洞口上邊高度不應超過地面之上0.5MM，洞口下邊離地面不低于0.1M。排風口進風速度應大于2MS.滅菌間等非凈化區輔房采用散流器送風,上送上回風,裝有生物安全柜的房間及配套輔房采用上送下排的氣流組織。
4，潔凈循環空氣處理機組功能段要求：進風段、初中效過濾段、H10亞高效過濾段、表冷段、加濕段、風機段。相關實驗室的機組冷盤管分為兩組，一組為夏季、冬季使用。另一組為過渡季節使用。配置G4初效、F8中效過濾器、H10亞高效過濾器。陽性無菌室采用實驗室專用全新風空調機組。凈化空調機組內表面及內置零部件應選用消毒藥品腐蝕的材質或面層，材質表面應光潔。內部結構應便于清洗，并能順利排放清洗廢水，不易結塵、滋生細菌。表冷器的冷凝水排出口應具備自動倒吸，并在負壓時能順利排出冷凝水的裝置，冷凝水管不能直接與下水管道相接。機組內各級空氣過濾器前后應設置壓差計，測量接管應暢通，安裝嚴密。消聲器或消聲部件的用材應能耐腐蝕、不吸潮、不結塵、不產塵，其填充料不允許使用玻璃纖維及其制品。凈化空調中的各級過濾器應采用一次性?huà)仐壭停┘?jí)過濾器應采用不吸潮、不長菌的材料制作，不允許用木框制品，成品不應有刺激味。
六、潔凈實驗室-生物安全實驗室的特點：
生物實驗室凈化工程設計解決方案，根據實驗室的安全要求和使用要求，要不同于一般的實驗室工程或凈化工程。從本公司自身特點來看，憑借對用戶需求的深刻理解，精湛的咨詢顧問和工程設計施工方面的專家隊伍，先進的規劃運營理念和與國際著名品牌供應商的良好合作關系，形成了一套完善的潔凈實驗室-生物安全實驗室解決方案。它具有高安全性、專業化、整體性、模塊化、標準化等特點：
1)、高安全性：統一協調了各個設備供應商、工程承包商和服務提供商，把與整個潔凈實驗室-生物安全實驗室建設過程相關聯的多個環節、合作伙伴統一協調起來。整個潔凈實驗室-生物安全實驗室建設過程都是在公司的統籌安排下進行，統一了各個方面的意見，消除了因意見不統一造成設計、施工過程中各自為證，導致建設過程出現安全隱患、返工等的弊病，保證了潔凈實驗室-生物安全實驗室的嚴密性，使其能長期安全運行。
2)、專業化：公司具有多年行業用戶服務的經驗，由統一協調管理，從前期規劃選址、中期設計施工、后期調試運行，直至終身維護服務，以專業化的潔凈實驗室-生物安全實驗室工程設計和施工方面專家服務，經驗豐富的項目管理人員、標準化的流程、規模化的運作，讓用戶充分感受作為專業公司一貫的高品質和系統配置、整體實施、專家服務的獨特優勢。使用戶的潔凈實驗室-生物安全實驗室無論從建筑裝飾、電氣設備、消防安全等方面都滿足關于計算機機房的國家規范標準。
3)、整體性：“生物實驗室凈化工程設計解決方案”為客戶提供的是一站式“交鑰匙”工程，降低了采購成本，可減少客戶大量的精力、物力和人力的投入，客戶無需考慮過多的技術細節問題。有了整體潔凈實驗室-生物安全實驗室解決方案，就如同為客戶提供一個統一的界面，將所有的設備供應商、工程承包商、服務供應商整合在一起，系統化的進行設備配置，保證了整個潔凈實驗室-生物安全實驗室的容量和設備間的配套，滿足當前和未來發展的需要。此外為用戶提供永久的合同制的服務，保障了用戶得到長期的甚至終生的服務維護，充分保證了客戶投資的最大利益。
4)、模塊化：為潔凈實驗室-生物安全實驗室用戶設計方案時，采用工業化、標準化的運作理念，將多年的凈化工程項目進行歸納整理，就是將復雜的潔凈實驗室-生物安全實驗室項目進行模塊化，便于恰當?shù)母鶕?jù)用戶的不同情況和特點以及需求，進行了更優化的組合。在提供的方案中采用因地制宜的做法，把建筑裝修、配電、空調、消防全都做成標準化的方案，制定具有針對性的方案設計。
5)、標準化：生物實驗室凈化工程設計解決方案是由中建南方負責組織設計和施工，所有的方案設計、設備和材料的采購、施工的項目管理、質量監督服務都是由公司的項目設計和項目管理人員提供，而且作為整體潔凈實驗室-生物安全實驗室的設計方案，我們希望達到方案的標準化設計，采用一致的設計思想理念，做到風格和質量統一。
